型番:RSE-SD4-N

特徴

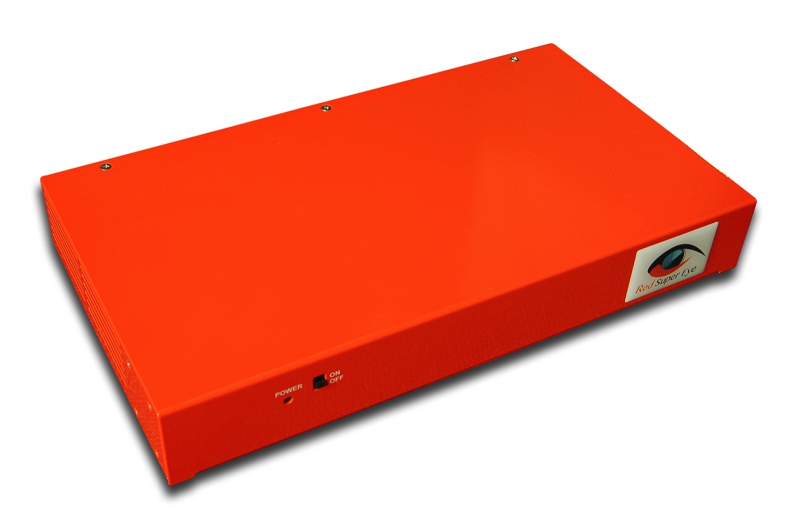

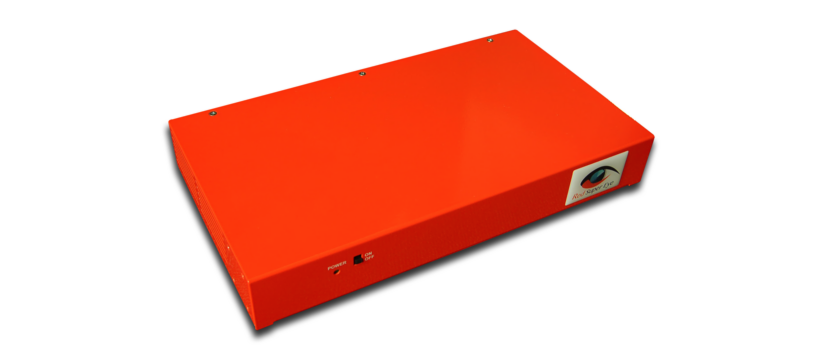

Red Super Eye SD4 (レッドスーパーアイSD4チャンネル対応装置)

orange1-1000.psd画像鮮明化装置「レッドスーパーアイ(Red Super Eye)」は、主に監視カメラに適したビデオ映像改善装置です。悪天候によって視界が悪くなった映像、光量不足によって非常に暗くなった映像、逆光(西日やヘッドライトなど)により必要な箇所が暗く潰れた映像、といった監視カメラに特有の悪条件下において映像の詳細を鮮明化します。色情報も処理するため、強度に鮮明化された領域も自然な発色になります。鮮明化は自動で行いますので、アイリスやゲインといった映像の状態による調整は一切不要です。映像の状態を自動把握してピクセル単位で処理しますので明るすぎる領域と暗すぎる領域が混在するような映像でも処理による破綻はありません。映像信号の非常に小さな変化を可視化するため、監視用途のみでなく、医療画像補助ツールや非破壊検査装置(外観検査)などにも応用できます。(*)過度に圧縮された映像に対しては、十分な効果が得られない場合があります。

SD映像4チャンネル同時並列入出力対応
・悪条件環境対応(霧、雨、雪、黄砂、水中など)
・夜間光量不足、逆光対応
リアルタイム自動処理(画像処理による遅延1フレーム、SD4チャンネル映像信号同期に要する遅延最大3フレーム)
複雑なパラメータの複雑な調整は不要(ユーザーの必要に応じて設定変更可)
・外部コントロールにてON/OFFなど制御(RS232C/422/485, Ethernet)
専用外部コントローラー(別売)

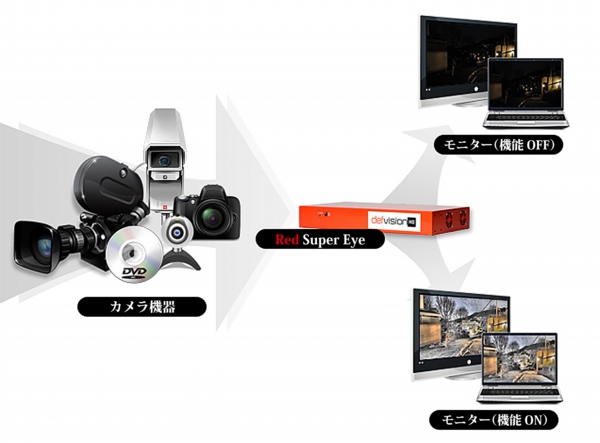

接続例

カメラ(映像再生装置)とモニター間に本機を差し込むだけで鮮明化を実現


仕様

型番:RSE-SD4-N

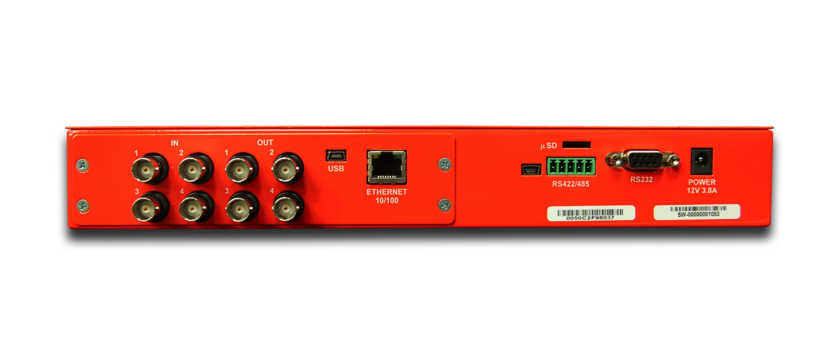

入出力 映像入力数 4チャンネル同時並列入出力
画像方式 NTSC
フォーマット アナログコンポジット
コネクタ BNC
コントロール 外部コントロール RS232C, RS422/485, Ethernet: TCP/IP
コネクタ D-sub9p, Terminal, RJ-45
環境 動作温度範囲 0℃〜40℃
保存温度範囲 -20℃〜65℃
動作湿度範囲 10%〜80%RH(結露しないこと)
保存湿度範囲 5%〜95%RH(結露しないこと)
コンポーネント  外形寸法 W: 304.8mm x D: 170.9mm x H: 43.7mm
重量 1.77kg
電源 外部ACアダプタDC12V / AC100〜240V / 40W / 3.8A

オプション

ワイヤードリモコン
各Chの処理ON/OFF、強度、彩度の調整。(RS485による有線接続)
ラックマウントアダプタ 占有マウント 1U
